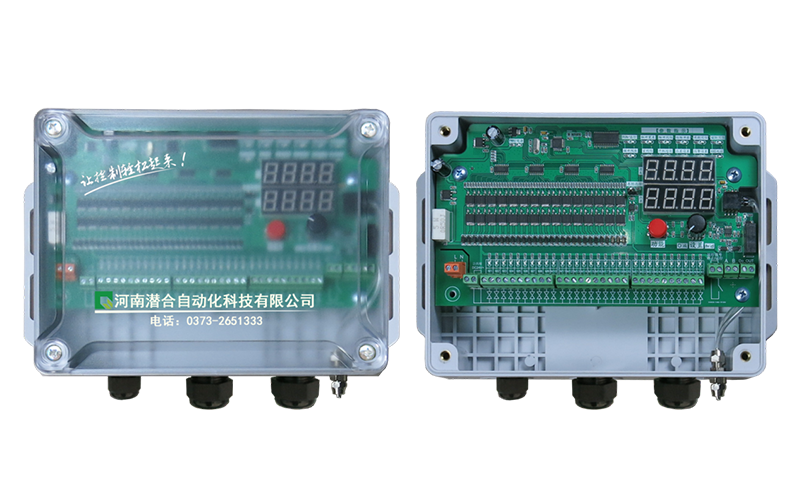

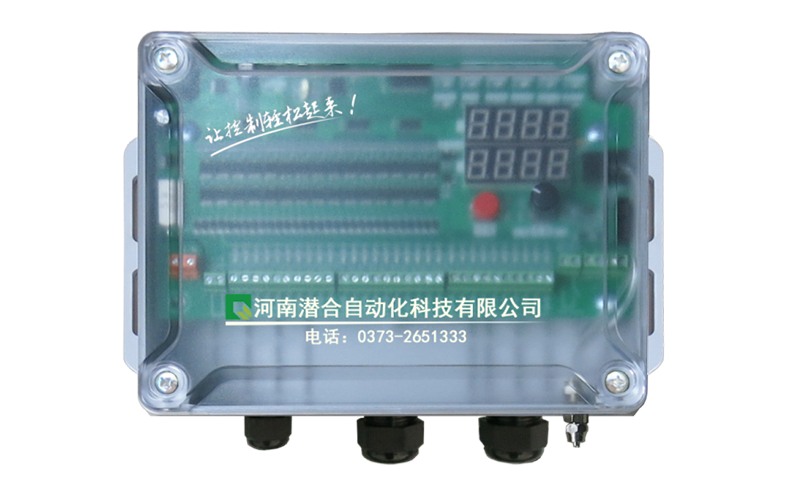

工作狀態
系統通電后電源指示燈亮，并按設置的參數自動控制清灰，數碼管顯示當前工作狀態，運行指示燈指示當前工作狀態，實時顯示壓差值。
技術參數
1. 輸入電壓：AC90-AC275V；
2. 輸出電壓：DC24V；
3. 最大輸出電流：1.5A；
4. 最大清灰路數：30路；
5. 支持離線清灰；
6. 支持壓差接入；
7. 一路壓差報警輸出；
8. 一路RS485接口。
參數設置
工作時序圖

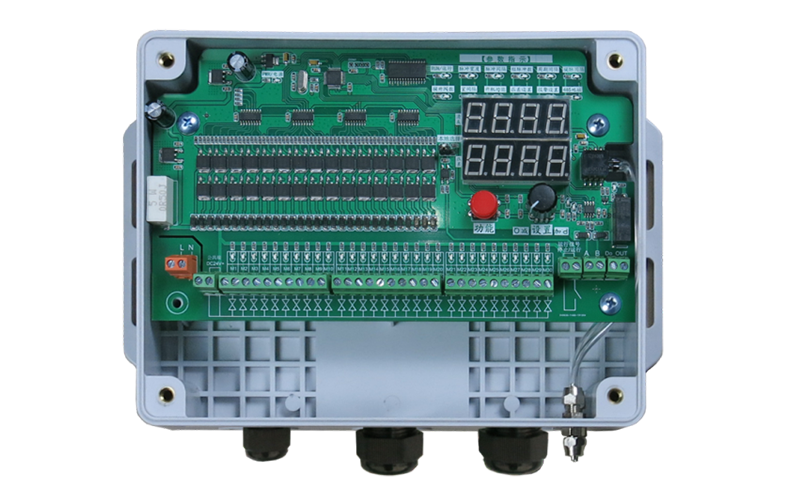

端子接線圖
接線說明：
【L N】為交流220V輸入端子（L,N）；
【公共端】為閥用公共端DC24+；
【M1～M20】為脈沖閥信號輸出端子DC24-；
【運行信號】為該型號脈沖控制儀自動運行控制端口，接口類型為干接點。當需要外部控制自 動清灰運行時，需將主板上的黑色跳線帽兒斷開；
【A+ B-】485通訊接口（通訊地址表見附表）；
【Do_out】超壓報警輸出，接口類型為干接點。
參數代號
參數意義
默認參數
設置范圍
單位
1
脈沖寬度
5
0.01～99.99
1 s
2
脈沖間隔
1
1～9999
1 s
3
組脈沖數
20
1～20
1 路
4
周期間隔
3
1～9999
1 s
5
提脈間隔
1
1～9999
1 s
6
提升閥數
0
0～10
1 路
7
室間隔
1
1～9999
1 s
8
開機功能
4
1：開機即運行；
2：開機延時噴吹，延時時間為1分鐘；
3： 壓差模式，運行信號接通按照模式1運行，運行信號斷開噴吹到本周期完畢；
4：定壓模式，壓差值小于壓差設定值時不執行清灰，壓差值大于壓差設定值時執行清灰，壓差值大于壓差報警值時，報警輸出；
9
壓差設置
2000
0～9999
1 Pa
10
報警設置
2000
0～9999
1 Pa
參數設置步驟：
點按“功能”鍵進入參數選擇狀態，并且發光二級管指示當前修改項；
轉動“設置”旋鈕修改參數值（順時針旋轉加值、逆時針則減值）；
任何時候，按下“功能”鍵，系統即可進入參數修改狀態；
點按“功能”鍵跳到運行狀態指示處,系統保存參數并按照新參數自動運行清灰程序；
手動輸出：長按功能鍵3秒進入手動輸出模式，點按功能鍵實現點動逐路輸出，數碼管顯示對應輸出路數。
專業級產品，設計合理，工藝成熟，具有精度高、 壽命長、安全可靠等優點。
